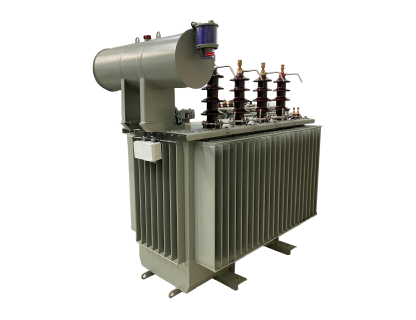

محولات التأريض

الخصائص التقنية الرئيسية

• يوفر نقطة محايدة للتأريض في الأنظمة المتصلة على شكل دلتا
• يدعم الأنظمة المؤرضة بالمقاومة أو بالمفاعلة أو المؤرضة بشكل مباشر
• متوفر بترتيبات لف Zig-Zag (Zn0) أو نجمة-دلتا (Wye-Delta)
• القدرات النموذجية: من 100 ك.ف.أ إلى 5000 ك.ف.أ
• فئة الجهد: حتى 36 كيلوفولت
• مصمم لتحمل تيارات أعطال الأرضي قصيرة المدة
• قوة حرارية وميكانيكية عالية في ظروف الأعطال العابرة
• تكامل اختياري مع: مقاومة أو مفاعل تأريض، محولات تيار الحياد، ملفات قمع القوس (ملف Petersen)
• خزان محمي ضد التآكل مع معالجة سطحية وفقًا لـ ISO 12944 (C3/C4/C5) للتركيب الخارجي

تحديد الممانعة وحد تيار أعطال الأرضي

تُعد ممانعة محول التأريض عاملاً رئيسيًا في التحكم بتيار أعطال الأرضي وضمان التنسيق المناسب مع أجهزة الحماية. تم تصميم محولات التأريض من TEK لتحمل تيارات أعطال تتراوح بين 1 ك.أ و 25 ك.أ لمدة تصل إلى 10 ثوانٍ، مع مستويات ممانعة مصممة وفقًا لمتطلبات النظام. يساعد التحديد المناسب في الحفاظ على استقرار الجهد وتقليل الإجهاد الحراري أثناء أعطال الأرضي. بالنسبة للأنظمة المؤرضة بالمقاومة، يمكن إضافة مقاومة تأريض الحياد (NGR) لتحديد تيار العطل بدقة، كما تقدم TEK تصاميم مخصصة بالكامل بناءً على مستوى العطل، وطريقة التأريض، وجهد النظام.
