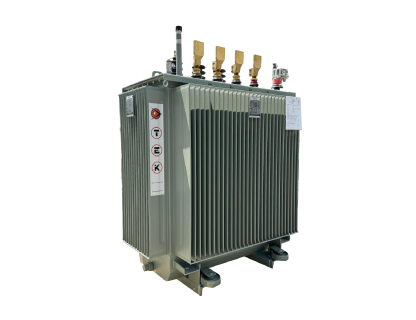

محولات توزيع خفض جهد شبكة الكهرباء
محولات التوزيع الخافضة للجهد هي العمود الفقري لأنظمة توزيع الطاقة ذات الجهد المتوسط، حيث تقوم بتحويل الفولتية على مستوى النقل الفرعي (حتى 36 كيلوفولت) إلى مستويات جهد منخفض مناسبة لاستهلاك المستخدم النهائي. تم تصميم هذه المحولات ثلاثية الطور المغمورة بالزيت للتركيب في المحطات الفرعية للمرافق، والمصانع الصناعية، والمجمعات التجارية، ويتم تصنيعها وفقاً لمواصفات اللجنة الكهروتقنية الدولية (IEC)، أو مواصفات الهندسة حسب الطلب (ETO) المخصصة بالكامل. تقدم TEK Transformatör محولات بمعدلات طاقة تتراوح من 25 كيلو فولت أمبير إلى 10,000 كيلو فولت أمبير، ومحسنة لتحقيق كفاءة عالية، ومستويات تفريغ جزئي منخفضة، وعمر خدمة طويل في ظل ظروف الحمل المتقلبة.
صُممت محولات التوزيع الخاصة بنا بملفات نحاسية أو ألمنيوم ملفوفة بدقة، وقلوب مصفحة متدرجة (step-lap)، وخزانات محكمة الغلق أو من نوع الخزان الاحتياطي، ويمكن تخصيصها بتبريد ONAN أو ONAF أو KNAN أو OFAF، ومغيرات الجهد بدون حمل أو تحت الحمل، وملحقات الحماية المتقدمة. تم تصميم كل وحدة لتلبية المعايير الصارمة للمرافق والصناعة فيما يتعلق بقوة العزل الكهربائي، وارتفاع درجة الحرارة، وقوة تحمل ماس كهربائي الميكانيكي، مما يضمن أداءً قوياً في بيئات الشبكة المتنوعة.
مواصفات التصميم الفني
- الجدول 1. التفاصيل العامة للمنتج
|
الطاقة |
25–10,000 كيلو فولت أمبير |
|
الجهد الأساسي |
400–52,000 فولت |
|
الجهد الثانوي |
208Y/400 فولت إلى 52,000 فولت |
|
عام |
|
|
نوع الزيت |
زيت معدني أو زيت طبيعي |
|
جهد المعاوقة |
وفقاً للجنة الكهروتقنية الدولية (IEC) (2.5% - 10%) |
- الجدول 2. ظروف التصميم البيئية والحرارية
|
نطاق درجة الحرارة المحيطة القياسي |
−25 °مئوية إلى +50 °مئوية |
|
|
نطاق درجة الحرارة المحيطة الممتد (اختياري) |
−45 °مئوية إلى +55 °مئوية |
|
|
الارتفاع |
||
|
الحد الأقصى للارتفاع القياسي: ≤ 1000 متر (3280 قدماً) فوق مستوى سطح البحر |
||
|
للارتفاعات > 1000 متر: سيتم تطبيق خفض القدرة الحرارية (معامل الخفض: تقريباً 0.55% إلى 1.2% لكل 100 متر) |
||
|
فئة العزل |
||
|
الفئة A (105 °مئوية) |
عزل قياسي بالورق والزيت (زيت معدني + ورق سليلوز) |
|
|
الفئة F (155 °مئوية) |
ورق محسن حرارياً أو عزل اصطناعي؛ يُستخدم في تطبيقات خاصة أو حيث يكون ارتفاع درجة الحرارة الأعلى مقبولاً |
|
|
الفئة H (180 °مئوية) |
مواد مقاومة للحرارة العالية (نومكس + سيليكون أو سوائل إستر)؛ تُستخدم في التصميمات المدمجة أو ذات الأحمال العالية |
|
البناء (الهيكل)
- نوى من صلب السيليكون عالي الجودة المدلفن على البارد والموجه الحبيبات (CRGO) مع وصلات متدرجة (step-lap) لتقليل الخسائر بدون حمل والضوضاء
- نواة معدنية غير متبلورة اختيارية لخسائر منخفضة جداً في النواة (عند الطلب)
- ملفات من النحاس الإلكتروليتي أو الألومنيوم من الدرجة EC مع تكوينات لف طبقات أو أقراص دقيقة
- ملفات معزولة بورق محسن حرارياً أو عزل اصطناعي يتحمل درجات الحرارة العالية (الفئة A أو F أو H)
- التجفيف بالتفريغ والتشريب في ظل ظروف خاضعة للرقابة لإزالة الرطوبة وتعزيز عمر العزل
- أنظمة تدعيم وتثبيت معززة لتحمل قوى الماس الكهربائي المحورية والقطرية
- تجميع النواة والملف مثبت بأمان مع دعامات ممتصة للصدمات لتقليل الإجهاد الميكانيكي أثناء النقل
- مصنوع من الفولاذ الطري المدلفن على الساخن أو البارد أو الفولاذ المقاوم للصدأ، مقطوع ومثني باستخدام معدات دقيقة تعمل بالتحكم الرقمي (CNC)
- يتم إجراء جميع أعمال اللحام وفقاً لمعايير EN ISO 3834 أو AWS D1.1، وتم اختبار التسرب واختبار اختراق الصبغة
- أنواع الخزانات: محكمة الغلق، نوع الخزان الاحتياطي، أو تصميم تخفيف الضغط
- تتضمن الملحقات الخارجية عروات الرفع، الصمامات، وسادات التأريض، الجدران المموجة أو ألواح المشعات الحرارية، وصناديق اختيارية
- أسطح مشعات حرارية بأحجام تلبي الأداء الحراري عند فئة التبريد المقدرة (ONAN/ ONAF)
- صلابة ميكانيكية عالية للتشغيل الآمن تحت إجهاد الزلازل أو النقل
الطلاء والتغليف:
- الأسطح مجهزة عن طريق السفع الرملي، الفسفتة والسفع بالخردق للحصول على التصاق مثالي
نظام طلاء متعدد الطبقات: أساس إيبوكسي غني بالزنك، طبقة علوية من البولي يوريثين أو البوليستر
سمك الطلاء: 105 - 240 µمتر (إجمالي DFT)، مناسب لبيئات C3 أو C4 أو C5 وفقاً لمعيار ISO 12944
خيارات الألوان: تتوفر ألوان RAL أو Munsell مخصصة
ميزات الحماية والسلامة
- مؤشرات درجة حرارة مدمجة أو ترموستات ثنائية المعدن
- مستشعرات درجة حرارة اختيارية للمراقبة في الوقت الفعلي (المحولات الذكية)
- أجهزة تخفيف الضغط
- مؤشرات مستوى السائل مع آليات العوامة
- صمامات أخذ عينات الزيت الاختيارية
- وسادات ومحطات تأريض ملحومة لمقصورات الجهد العالي/المنخفض والخزان
- صناديق الكابلات في أعلى أو جانب الخزان
- تصميم ذو قوة ميكانيكية عالية لتحمل قوى الماس الكهربائي
- هيكل اختياري مقاوم للقوس وعزل للمقصورات
- إنذارات أمان مزودة بإنترنت الأشياء (IoT) لأحداث درجة الحرارة، والتيار الزائد، واندفاع التيار
FAQ
1. ما هو محول التوزيع الخافض للجهد في شبكة الكهرباء؟
2. ماذا يفعل محول التوزيع الخافض للجهد؟
3. أين يتم استخدام محولات التوزيع الخافضة للجهد؟
4. لماذا تعتبر هذه المحولات مهمة؟
5. ما مستويات الجهد التي تتعامل معها؟
6. هل يتم تصنيعها وفقًا للمعايير؟
