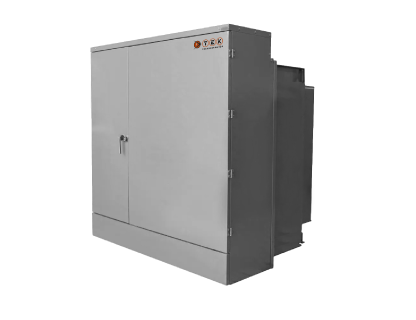

المحولات المثبتة على الوسادة

توفر TEK Transformatör مرونة واسعة في التصميم، بما في ذلك التغذية الحلقيّة أو الشعاعيّة، والتكوينات أحادية أو ثلاثية الطور، ومجموعة متنوعة من أنواع البطانات وأجهزة الحماية وترتيبات الخزانات، مما يسمح بالتكيف مع المتطلبات الكهربائية والبيئية الخاصة بالموقع. تساهم تقنيات الإنتاج المسؤولة بيئيًا والمواد الأساسية منخفضة الخسارة والسوائل العازلة الحيوية أو المعدنية في الاستدامة وتقليل التكلفة الإجمالية للملكية. تم تصميم هذه المحولات لتعمل بشكل موثوق في الفئات البيئية من C3 إلى C5، مع تطبيق أنظمة معالجة الأسطح وفقًا لمعيار ISO 12944.

مواصفات التصميم الفني

• الجدول 1. التفاصيل العامة للمنتج

الطاقة	45-25,000 كيلو فولت أمبير
الجهد	2400–36,000 فولت
الجهد الثانوي	208Y/120 فولت إلى 14,400 فولت
عام	ثلاثي الطور 50 أو 60 هرتز 65 درجة مئوية ارتفاع (55 درجة مئوية، 55/65 درجة مئوية)
نوع الزيت	زيت معدني أو زيت عازل كهربائ Natural
جهد المعاوقة	وفقًا لمعيار ANSI/IEEE C.57

• الجدول 2. التصنيفات ثلاثية الطور

القدرات المتاحة (يمكن تخصيصها لتلبية الاحتياجات المحددة)

45، 75، 112.5، 150، 225، 300، 500، 750، 1000، 1500، 2000، 2500، 3000، 3750، 5000، 7500، 10000، 15000، 20000، 25000

• الجدول 3. مستويات الصوت المسموعة

تصنيف KVA	ديسيبل (dB)
45	55
301-500	56
501-700	57
701-1000	58
1001-1500	59
1501-2000	61
2001-2500	62
2501-4000	64
4001-6000	65
6001-10000	68
لـ 10001 وما فوق	وفقًا لاحتياجات العملاء

• الجدول 4. مستويات اختبار العزل

الفئة (كيلو فولت)	BIL (كيلو فولت)
	3
2	45
5	60
8,7	75
15	95
25	125
36	150

• معدلات ارتفاع درجة الحرارة 0–3300 قدم (0–1000 متر)

	قياسي	اختياري
ارتفاع درجة حرارة اللف	65	55 درجة مئوية -   75 درجة مئوية
درجة حرارة البيئة المحيطة القصوى	40	50
النقطة الساخنة	80	درجة

الميزات الافتراضية

• مبدلات الصنبور
• غطاء مثبت بمسامير للوصول إلى الخزان (45-2500 كيلو فولت أمبير)
• غطاء ملحوم مع فتحة يدوية (>2500 كيلو فولت أمبير)
• باب قفل ثلاثي النقاط للأمان
• عروات رفع
• مفصلات خزانة من الفولاذ المقاوم للصدأ ومسامير تثبيت
• حاجز فولاذي بين حجرة الجهد العالي والجهد المنخفض
• خزانة بعمق 20 بوصة (45-1000 كيلو فولت أمبير)
• خزانة بعمق 24 بوصة (1500-7500 كيلو فولت أمبير)
• خزانة بعمق 30 بوصة (34.5/19.92 كيلو فولت)
• وسادات أرضية من الفولاذ المقاوم للصدأ بفتحة واحدة (45-500 كيلو فولت أمبير)
• وسادات أرضية من الفولاذ المقاوم للصدأ بفتحتين (750-25000 كيلو فولت أمبير)
• حاملات وقوف (واجهة مغلقة)
• صمام تصريف مع جهاز أخذ عينات
• صمام تخفيف الضغط
• مقياس مستوى الزيت
• جدران تبريد أو مشعاع
• فولاذ مقاوم للصدأ لوحة اسم من الألومنيوم المؤكسد المكتوب بالليزر

ميزات اختيارية

• نوع الإدخال/الإخراج والتكوين

** جلبة قابلة للتوصيل

** جلبة خزفية

** جلبة مركبة

** جلبة حائط/حاجز

متوفر كواجهة ميتة أو واجهة حية

تكوينات تغذية حلقيّة أو تغذية شعاعيّة

قدرات تيار وجهد مختلفة

حماية من التيار الزائد/الجهد الزائد

** صمامات Bay-O-Net (استشعار التيار، استشعار مزدوج، عنصر مزدوج، حمل زائد عالي التيار)

** صمامات Bay-O-Net المطروحة في سلسلة مع صمامات ELSP محددة التيار تحت الزيت ذات نطاق جزئي (أقل من 23 كيلو فولت)

** صمامات كرتونية متسلسلة مع صمامات ELSP محددة التيار تحت الزيت ذات نطاق جزئي (أعلى من 23 كيلو فولت)

** قاطع MagneX™  (ماركة Eaton) مع مصهر ELSP محدد للتيار

قاطع أعطال الفراغ (VFI) — 12.5 كيلو أمبير / 16 كيلو أمبير

** نافذة قطع مرئية

** قفل الصمامات/المفاتيح

** مانعات الصواعق للتوزيع أو الوسيطة أو من فئة المحطات

** مانعات كوعية (للتوصيلات الأمامية الميتة)

مفاتيح

** مفتاح واحد أو اثنان أو ثلاثة مفاتيح تشغيل/إيقاف للحمل

** مفتاح V-blade أو مفتاح T-blade لقطع الحمل بأربعة أوضاع

** مفتاح دلتا-واي

** مفتاح اختيار ثلاثي المواقف على شكل V

** مفتاح ثنائي الجهد

أجهزة القياس وأجهزة الحماية الأخرى

** مقياس مستوى الزيت (موصلات اختيارية)

** مقياس ضغط الفراغ (موصلات اختيارية ومصرف)

** مقياس حرارة من النوع القرصي (موصلات إنذار اختيارية)

** جهاز تخفيف الضغط المثبت على الغطاء (موصلات إنذار اختيارية)

** موصلات أرضية

ملصقات وملصقات

** جميع الملصقات المطلوبة من العملاء

الطلاء والطلاء

تخضع جميع الأسطح الخارجية لعملية السفع بالرمل والفوسفات والطلاء متعدد الطبقات، مما يوفر قوة التصاق ومقاومة للتآكل. يتم تطبيق أنظمة الطلاء النهائية وفقًا لمعايير ANSI، وتوفر خيارات الألوان مثل:

• ANSI بيل جرين
• ANSI #61 رمادي فاتح
• ANSI #70 رمادي سماوي
• ألوان RAL أو Munsell مخصصة متوفرة عند الطلب
