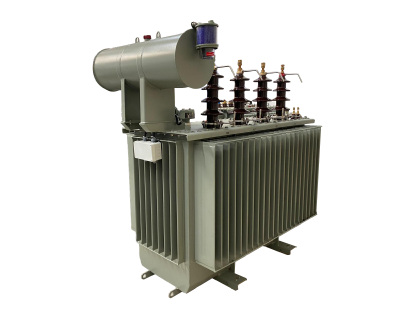

+90 312 396 40 02Erdungstransformatoren
Erdungstransformatoren sind spezialisierte Einheiten, die in dreiphasigen, im Dreieck geschalteten Stromnetzen, die von Natur aus keinen Neutralpunkt haben, einen solchen bereitstellen. Sie ermöglichen die Erdschluss-Erkennung, den Betrieb von Schutzeinrichtungen und helfen, transiente Überspannungen während Erdfehlern zu begrenzen. Erdungstransformatoren sind unverzichtbar in Kraftwerken, Windparks, Photovoltaikanlagen und isolierten Mittelspannungsnetzen, wo ein Neutralpunkt für Systemerdung, Lichtbogenreduzierung oder Fehlerstromschutz erforderlich ist.
TEK Transformator entwickelt Erdungstransformatoren gemäß IEEE- und IEC-Normen sowie netzspezifischen Vorschriften und bietet verschiedene Konfigurationen zur Systemkompatibilität an.
Wesentliche technische Merkmale:
• Stellt einen Neutralpunkt zur Erdung in Dreiecksystemen bereit
• Unterstützt widerstandsgeerdete, reaktanzgeerdete oder direkt geerdete Systeme
• Verfügbar in Zickzack- (Zn0) oder Stern-Dreieck-Wicklungsanordnung
• Typische Nennleistungen: 100 kVA bis 5000 kVA
• Spannungsklasse: bis zu 36 kV
• Ausgelegt, um kurzzeitige Erdschlussströme auszuhalten
• Hohe thermische und mechanische Festigkeit bei transienten Fehlerbedingungen
• Optionale Integration von: Erdungswiderstand oder -drossel, Neutralstromwandlern, Löschspulen (Petersen-Spule)
• Korrosionsgeschützter Tank mit Oberflächenbehandlung nach ISO 12944 (C3/C4/C5) für Außenaufstellung
Impedanzdimensionierung & Erdschlussstrombegrenzung:
Die Impedanz eines Erdungstransformators ist ein Schlüsselfaktor zur Steuerung des Erdschlussstroms und zur Sicherstellung der richtigen Koordination mit Schutzeinrichtungen. TEK-Erdungstransformatoren sind dafür ausgelegt, Fehlerströme von 1 kA bis 25 kA für bis zu 10 Sekunden zu widerstehen, wobei die Impedanzwerte an die Systemanforderungen angepasst werden. Eine korrekte Dimensionierung trägt zur Spannungsstabilität bei und minimiert die thermische Belastung während Erdfehlern. Für widerstandsgeerdete Systeme kann ein Neutral-Erdungswiderstand (NGR) hinzugefügt werden, um den Fehlerstrom präzise zu begrenzen. TEK bietet vollständig kundenspezifische Designs basierend auf Fehlerstromhöhe, Erdungsmethode und Systemspannung an.
