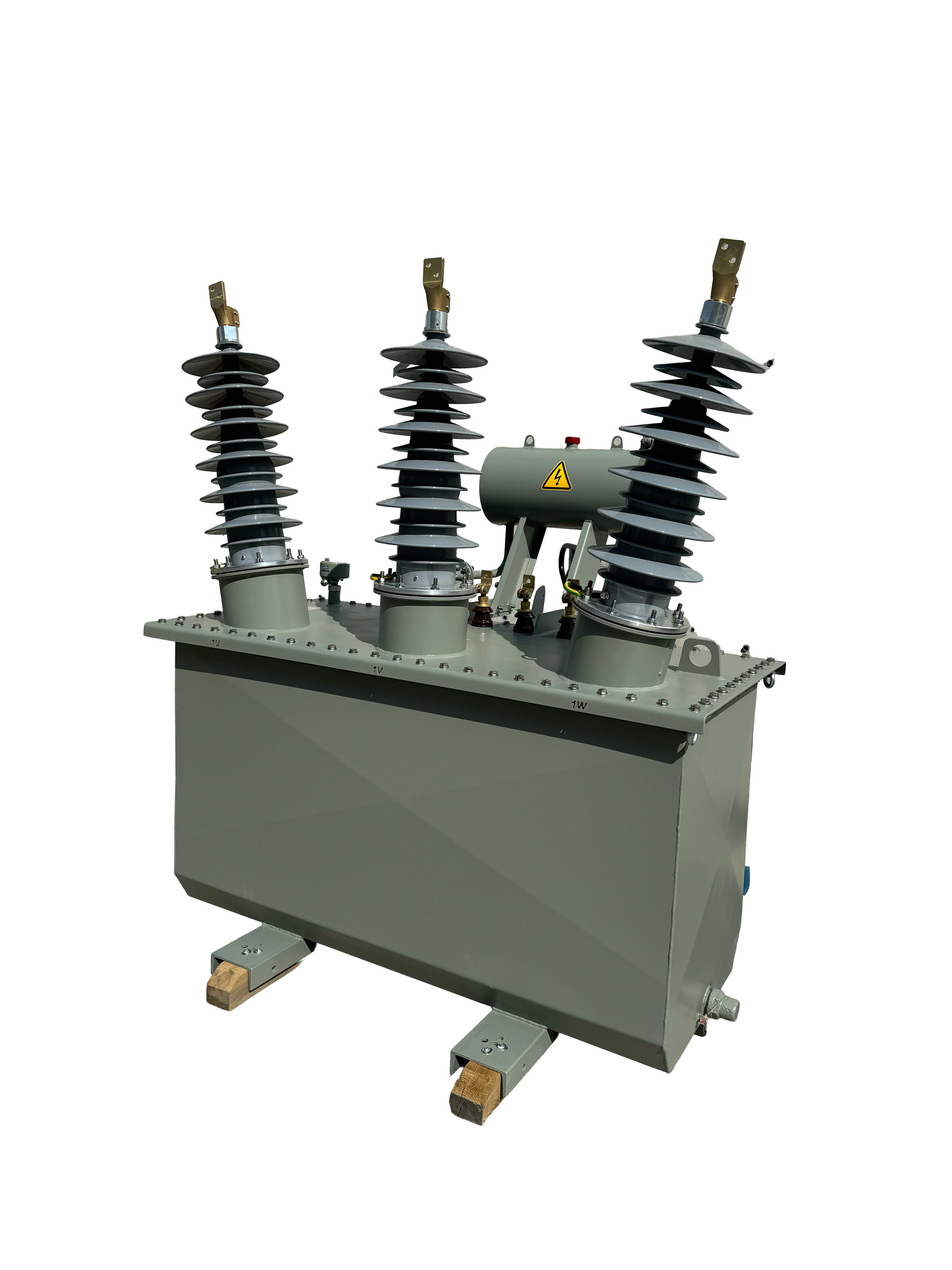

+90 312 396 40 02Sondertransformatoren
Erdungstransformatoren sind spezialisierte Einheiten, die einen Neutralpunkt in dreiphasigen, delta-geschalteten Stromsystemen bereitstellen, die von Natur aus keinen besitzen. Sie ermöglichen die Erdschluss-Erkennung, den Betrieb von Schutzgeräten und helfen, transiente Überspannungen bei Erdfehlern zu begrenzen. Erdungstransformatoren sind unverzichtbar in Kraftwerken, Windparks, PV-Solarstationen und isolierten Mittelspannungsnetzen, wo ein Neutralpunkt für Systemerdung, Lichtbogenreduzierung oder Fehlerstromschutz erforderlich ist.
TEK Transformatör entwickelt Erdungstransformatoren gemäß IEEE-, IEC- und netzspezifischen Standards und bietet verschiedene Konfigurationen für die Systemkompatibilität.
Wesentliche technische Merkmale:
• Bereitstellung eines Neutralpunktes in Delta-Systemen
• Unterstützt widerstands-, reaktanz- oder niederohmige Erdungssysteme
• Erhältlich in Zickzack (Zn0) oder Stern-Delta-Wicklungskonfigurationen
• Typische Nennleistungen: 100 kVA bis 5000 kVA
• Spannungsklasse: bis zu 36 kV
• Ausgelegt, um kurzzeitige Erdschlussströme zu widerstehen
• Hohe thermische und mechanische Festigkeit bei Fehlerbedingungen
• Optionale Integration von Erdungswiderständen, Erdungsreaktoren, Nullstromwandlern oder Löschspulen (Petersenspule)
• Korrosionsgeschützter Tank mit Oberflächenbehandlung nach ISO 12944 (C3/C4/C5) für Außenaufstellung
Impedanzdimensionierung & Erdschlussstrombegrenzung:
Die Impedanz eines Erdungstransformators ist entscheidend, um Erdschlussströme zu steuern und die richtige Abstimmung mit Schutzeinrichtungen sicherzustellen. TEK-Erdungstransformatoren sind ausgelegt, Fehlerströme von 1 kA bis 25 kA für bis zu 10 Sekunden auszuhalten, mit auf die Systemanforderungen angepassten Impedanzwerten. Die richtige Dimensionierung trägt zur Spannungsstabilität und Minimierung der thermischen Belastung bei Erdfehlern bei. Für widerstandsgeerdete Systeme kann ein Neutral Grounding Resistor (NGR) integriert werden, und TEK bietet vollständig kundenspezifische Designs auf Basis von Fehlerstrom, Erdungsmethode und Systemspannung.
