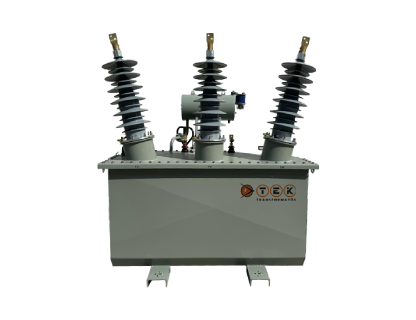

Transformateurs d’Isolation (Redresseurs)

Caractéristiques techniques & capacités

Conçus pour des systèmes de conversion AC–DC tels que:

• Systèmes d’électrolyse du chlore et de l’hydrogène et installations de galvanoplastie
• Stations de recharge pour véhicules électriques
• Entraînements industriels en courant continu
• Centres de données et systèmes UPS
• Sous-stations de traction (chemin de fer et métro)
• Compatibles avec des circuits redresseurs à 6, 12 et 24 impulsions avec déphasage personnalisé
• Fournissent isolation électrique, transformation de tension et atténuation des harmoniques
• Configurations d’enroulement: Delta–Zig-Zag, Delta–Étoile, ou groupes vectoriels multi-enroulements
• Classe thermique: F ou H, avec isolation renforcée et systèmes de refroidissement pour un fonctionnement continu sous contrainte harmonique
• Noyau et enroulements dimensionnés pour supporter des charges classées K ou des spectres harmoniques spécifiés
• Types de refroidissement: ONAN, ONAF, KNAN ou refroidissement forcé à l’huile et à l’eau pour les systèmes de grande capacité
• Blindage électrostatique optionnel entre enroulements pour la suppression des bruits en mode commun
• Conçus pour résister à de forts courants ondulés, au biais DC et aux surtensions transitoires

Déphasage unique & réduction des harmoniques.

Dans les systèmes de redresseurs multi-impulsions, des enroulements déphasés sont utilisés pour réduire la distorsion harmonique du côté alimentation AC. En configurant le transformateur avec des enroulements secondaires doubles à des angles de phase tels que ±30°, certains harmoniques (comme le 5ᵉ et le 7ᵉ) sont naturellement annulés au point de couplage commun. Cela réduit la THD (Distorsion Harmonique Totale), améliore la qualité de l’énergie et minimise le besoin de filtres externes. TEK conçoit des arrangements de groupes vectoriels personnalisés afin de respecter les limites harmoniques des clients et les exigences des codes réseaux.
