+90 312 396 40 02Transformateurs Spéciaux

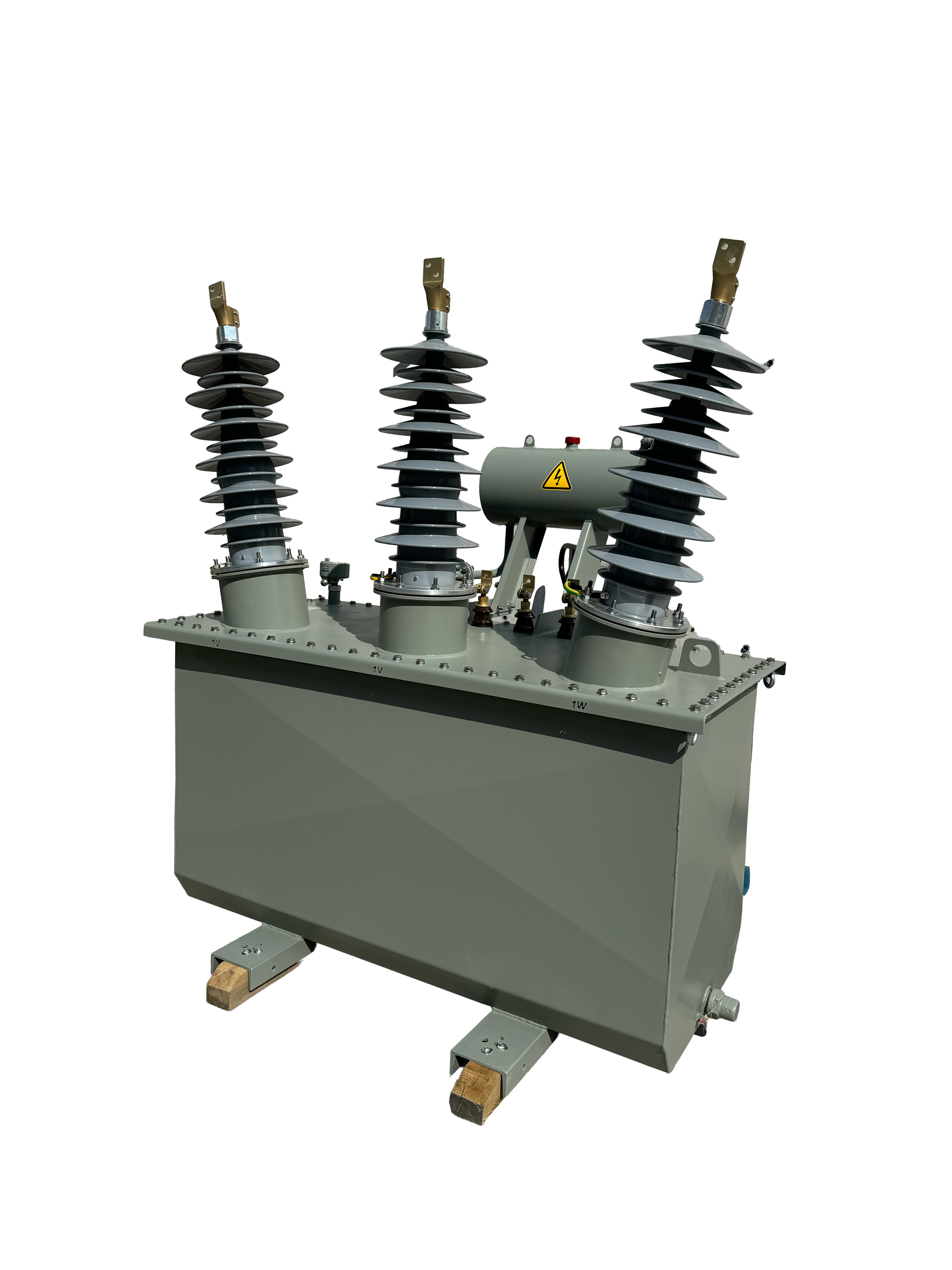

Les transformateurs de mise à la terre sont des unités spécialisées utilisées pour fournir un point neutre dans les systèmes triphasés en connexion delta, qui n’en possèdent pas naturellement. Ils permettent la détection des défauts à la terre, le fonctionnement des dispositifs de protection et aident à limiter les surtensions transitoires lors de défauts de terre. Ils sont essentiels dans les centrales électriques, parcs éoliens, centrales photovoltaïques et systèmes MT isolés, où l’accès au neutre est requis pour la mise à la terre du système, la réduction des arcs électriques ou la protection différentielle.
TEK Transformatör conçoit des transformateurs de mise à la terre selon les normes IEEE, IEC et les spécifications des services publics, en offrant différentes configurations pour la compatibilité système.
Caractéristiques techniques principales :
• Fournit un neutre dans les systèmes en delta
• Compatible avec les systèmes à mise à la terre par résistance, réactance ou directement à la terre
• Disponible en enroulements Zig-Zag (Zn0) ou Étoile-Delta
• Puissances typiques : de 100 kVA à 5000 kVA
• Classe de tension : jusqu’à 36 kV
• Conçu pour supporter des courants de défaut à la terre de courte durée
• Haute résistance thermique et mécanique face aux conditions de défaut transitoires
• Intégration optionnelle avec : Résistance ou réacteur de mise à la terre, transformateurs de courant de neutre, bobines d’extinction d’arc (bobine de Petersen)
• Cuve protégée contre la corrosion avec traitement de surface selon ISO 12944 (C3/C4/C5) pour installation extérieure
Dimensionnement de l’impédance & Limitation du courant de défaut à la terre :
L’impédance d’un transformateur de mise à la terre est un facteur clé dans le contrôle du courant de défaut et la coordination avec les dispositifs de protection. Les transformateurs TEK sont conçus pour résister à des courants de défaut de 1 kA à 25 kA pendant 10 secondes, avec des niveaux d’impédance adaptés aux besoins du système. Un bon dimensionnement permet de maintenir la stabilité de la tension et de réduire les contraintes thermiques lors de défauts à la terre. Pour les systèmes à résistance de mise à la terre, un Neutral Grounding Resistor (NGR) peut être ajouté afin de limiter précisément le courant, et TEK propose des conceptions entièrement personnalisées selon le niveau de défaut, la méthode de mise à la terre et la tension système.
