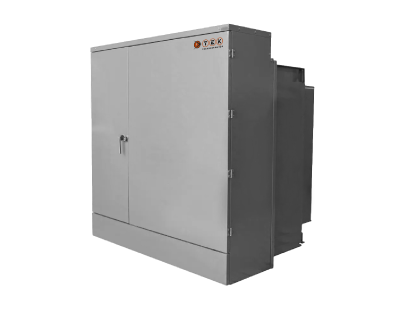

Transformateurs Montés sur Socle

TEK Transformatör offre une grande flexibilité de conception, notamment une alimentation en boucle ou radiale, des configurations monophasées ou triphasées, ainsi qu'une grande variété de types de traversées, de dispositifs de protection et d'agencements d'armoires, permettant une adaptation aux exigences électriques et environnementales spécifiques du site. Des techniques de production respectueuses de l'environnement, des matériaux de noyau à faibles pertes et des fluides isolants d'origine biologique ou minérale contribuent à la durabilité et à la réduction du coût total de possession. Ces transformateurs sont conçus pour fonctionner de manière fiable dans les catégories environnementales C3 à C5, avec des systèmes de traitement de surface appliqués conformément à la norme ISO 12944.

Spécifications techniques de conception

• Tableau 1. Informations générales sur le produit

Puissance	45–25 000 kVA
Tension primaire	2 400–36 000 V
Tension secondaire	208Y/120 V à 14 400 V
Général	Triphasé 50 ou 60 Hz 65 ºC d'augmentation (55 ºC, 55/65 ºC)
Type d'huile	Huile minérale ou Huile naturel
Tension d'impédance	Conforme à la norme ANSI/IEEE C.57



• Tableau 2. Caractéristiques triphasées

Puissances disponibles (peuvent être personnalisées pour répondre à des besoins spécifiques)

45, 75, 112,5, 150, 225, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 3750, 5000, 7500, 10 000, 15 000, 20 000, 25 000



• Tableau 3. Niveaux sonores audibles

Puissance nominale en kVA	Décibels (dB)
45	55
301-500	56
501-700	57
701-1000	58
1001-1500	59
1501-2000	61
2001-2500	62
2501-4000	64
4001-6000	65
6001-10000	68
Pour 10001 et plus	Selon les besoins du client



• Tableau 4. Niveaux d'essai d'isolation

Classe (kV)	BIL (kV)
1	30
2,5	45
5	60
8,7	75
15	95
25	125
36	150



• Indices de montée en température 0–3300 ft (0–1000 m)

	Standard	En option
Élévation de température de l'enroulement	65 °C	55 °C -   75 °C
Température ambiante max.	40 °C	50 °C
Point chaud	80 °C	°C



Caractéristiques par défaut

• Commutateurs
• Couvercle boulonné pour accès au réservoir (45–2500 kVA)
• Couvercle soudé avec trou d'accès (>2500 kVA)
• Porte à verrouillage à trois points pour plus de sécurité
• Œillets de levage
• Charnières et goujons de fixation en acier inoxydable
• Séparateur en acier entre les compartiments haute et basse tension
• Armoire de 20 pouces de profondeur (45–1000 kVA)
• Armoire de 24 pouces de profondeur (1500–7500 kVA)
• Armoire de 30 pouces de profondeur (34,5/19,92 kV)
• Pieds en acier inoxydable à un trou (45–500 kVA)
• Semelles en acier inoxydable à deux trous (750–25 000 kVA)
• Supports de stationnement (front mort)
• Vanne de vidange avec échantillonneur
• soupape de décharge
• Jauge de niveau d'huile
• Ailettes de refroidissement ou radiateur
• Acier inox Plaque signalétique en aluminium anodisé gravée au laser

Caractéristiques en option

• Type et configuration d'entrée/sortie

** Douille enfichable

** Douille en porcelaine

** Douille composite

** Douille murale/barrière

Disponible en version front mort ou front vivant

Configurations à alimentation en boucle ou radiale

Différentes capacités de courant et de tension

Protection contre les surintensités/surtensions

** Fusibles Bay-O-Net (détection de courant, double détection, double élément, surcharge à haut ampérage)

** Fusible d'expulsion Bay-O-Net en série avec un fusible limiteur de courant ELSP à plage partielle sous huile (inférieur à 23 kV)

** Fusible à cartouche en série avec un fusible à limitation de courant ELSP sous huile à portée partielle (supérieur à 23 kV)

** Interrupteur de coupure magnétique (™  ) MagneX (marque Eaton) avec fusible limiteur de courant ELSP

Interrupteur de défaut sous vide (VFI) — 12,5 kA / 16 kA

** Fenêtre de rupture visible

** Verrouillage fusible/interrupteur

** Parafoudres de distribution, intermédiaires ou de station

** Parafoudres coudés (pour connexions à façade morte)

Interrupteurs

** Un, deux ou trois interrupteurs de coupure de charge marche/arrêt

** Interrupteur à lame en V ou en T à quatre positions avec coupure en charge

** Commutateur delta-étoile

** Sélecteur à lame en V à trois positions

** Commutateur double tension

Jauges et autres dispositifs de protection

** Jauge de niveau d'huile (contacts en option)

** Manomètre de pression et de dépression (contacts et purgeur en option)

** Thermomètre à cadran (contacts d'alarme en option)

** Dispositif de décharge de pression monté sur le couvercle (contacts d'alarme en option)

** Connecteurs de mise à la terre

Autocollants et étiquettes

** Toutes les étiquettes demandées par les clients

Peinture et revêtement

Toutes les surfaces externes sont soumises à un sablage, une phosphatation et un revêtement multicouche, garantissant une forte adhérence et une résistance à la corrosion. Les systèmes de peinture finale sont appliqués conformément à la norme ANSI et offrent les options de couleur suivantes :

• Vert ANSI Bell
• Gris clair ANSI #61
• Gris ciel ANSI #70
• Couleurs RAL ou Munsell personnalisées disponibles sur demande
