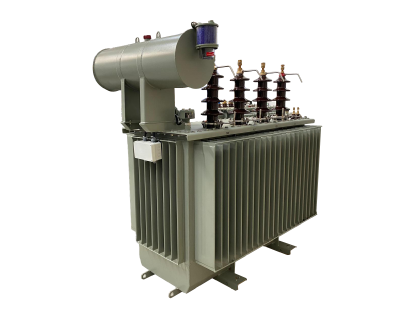

Transformadores de Puesta a Tierra

Características técnicas clave:

• Proporciona un punto neutro de puesta a tierra en sistemas conectados en triángulo
• Compatible con sistemas de puesta a tierra por resistencia, por reactancia o con neutro sólidamente puesto a tierra
• Disponible en configuraciones de devanados Zig-Zag (Zn0) o Estrella-Triángulo
• Potencias típicas: de 100 kVA a 5000 kVA
• Clase de tensión: hasta 36 kV
• Diseñado para soportar corrientes de falla a tierra de corta duración
• Alta resistencia térmica y mecánica en condiciones de falla transitoria
• Integración opcional con: resistencia o reactor de puesta a tierra, transformadores de corriente de neutro, bobinas de supresión de arco (bobina de Petersen)
• Tanque protegido contra la corrosión con tratamiento superficial según ISO 12944 (C3/C4/C5) para instalación en exteriores

Dimensionamiento de impedancia y limitación de corriente de falla a tierra:

La impedancia de un transformador de puesta a tierra es un factor clave en el control de la corriente de falla a tierra y en garantizar la correcta coordinación con los dispositivos de protección. Los transformadores de puesta a tierra de TEK están diseñados para soportar corrientes de falla de 1 kA a 25 kA durante hasta 10 segundos, con niveles de impedancia adaptados a los requisitos del sistema. Un dimensionamiento adecuado ayuda a mantener la estabilidad de la tensión y a minimizar el esfuerzo térmico durante las fallas a tierra. Para sistemas con puesta a tierra por resistencia, se puede añadir una Resistencia de Puesta a Tierra del Neutro (NGR) para limitar con precisión la corriente de falla, y TEK ofrece diseños totalmente personalizados en función del nivel de falla, el método de puesta a tierra y la tensión del sistema.
