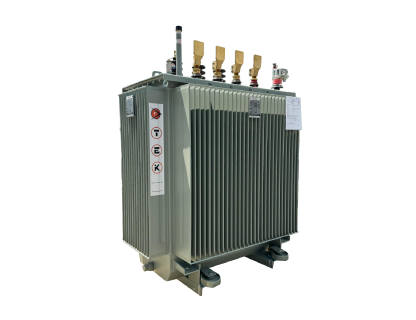

Transformadores reductores de distribución para redes eléctricas

Los transformadores de distribución reductores son la columna vertebral de los sistemas de distribución de energía de media tensión, ya que convierten las tensiones del nivel de subtransmisión (hasta 36 kV) a niveles de baja tensión adecuados para el consumo del usuario final. Estos transformadores trifásicos sumergidos en aceite están diseñados para su instalación en subestaciones de servicios públicos, plantas industriales y complejos comerciales, y se fabrican según las especificaciones de la IEC o las especificaciones de ingeniería bajo pedido (ETO) totalmente personalizadas. TEK Transformatör ofrece transformadores con potencias nominales de 25 kVA a 10.000 kVA, optimizados para una alta eficiencia, bajos niveles de descargas parciales y una larga vida útil en condiciones de carga fluctuantes.

Construidos con devanados de cobre o aluminio bobinados con precisión, núcleos laminados tipo step-lap y tanques sellados herméticamente o tipo conservador, nuestros transformadores de distribución se pueden adaptar con refrigeración ONAN, ONAF, KNAN u OFAF, cambiadores de tomas sin tensión o bajo carga, y accesorios de protección avanzados. Cada unidad está diseñada para cumplir con los estrictos estándares industriales y de servicios públicos de rigidez dieléctrica, aumento de temperatura y resistencia a los cortocircuitos mecánicos, lo que garantiza un rendimiento sólido en diversos entornos de red.

Transformadores reductores de distribución para redes eléctricas

Especificaciones de Diseño Técnico

  • Tabla 1. Detalles Generales del Producto

Potencia

25–10.000 kVA

Tensión Primaria

400–52.000 V

Tensión Secundaria

208Y/400 V a 52.000 V

General
  • Trifásico/Monofásico
  • 50 o 60 Hz

Tipo de Aceite

Aceite Mineral o Aceite Natural

Tensión de Impedancia

 Según IEC (2,5 % - 10 %)



  • Tabla 2. Condiciones de Diseño Ambiental y Térmico

Rango de Temperatura Ambiente Estándar

−25 °C a +50 °C

Rango de Temperatura Ambiente Ampliado (Opcional)

−45 °C a +55 °C

Altitud

Altitud máxima estándar: ≤ 1000 metros (3280 pies) sobre el nivel del mar

Para altitudes > 1000 metros: Se aplicará una reducción de potencia térmica (Factor de reducción: aprox.

0,55 % a 1,2 % por cada 100 m)

Clase de Aislamiento

Clase A (105 °C)

Aislamiento estándar de papel-aceite (aceite mineral + papel de celulosa)

Clase F (155 °C)

Papel térmicamente mejorado o aislamiento sintético; utilizado en aplicaciones especiales o donde es aceptable un mayor aumento de temperatura

Clase H (180 °C)

Materiales resistentes a altas temperaturas (Nomex + fluidos de silicona o éster); utilizados en diseños compactos o de alta carga



Construcción

  • Núcleos de acero al silicio de grano orientado laminado en frío (CRGO) de alta calidad con juntas a inglete tipo step-lap para reducir las pérdidas en vacío y el ruido
  • Núcleo de metal amorfo opcional para pérdidas ultrabajas en el núcleo (bajo pedido)
  • Devanados de cobre electrolítico o aluminio de grado EC con configuraciones de precisión en capas o discos
  • Devanados aislados con papel térmicamente mejorado o aislamiento sintético para altas temperaturas (Clase A, F o H)
  • Secado al vacío e impregnación en condiciones controladas para eliminar la humedad y mejorar la vida útil del aislamiento
  • Sistemas de refuerzo y sujeción reforzados para soportar fuerzas de cortocircuito axiales y radiales
  • Conjunto núcleo-bobina montado de forma segura con soportes amortiguadores para minimizar el estrés mecánico durante el transporte
  • Fabricado en acero dulce laminado en caliente o en frío o acero inoxidable, cortado y plegado mediante equipos de precisión CNC
  • Toda la soldadura se realiza según las normas EN ISO 3834 o AWS D1.1, con prueba de fugas y líquidos penetrantes
  • Tipos de Tanques: Sellado herméticamente, tipo conservador o diseño de alivio de presión
  • Los accesorios externos incluyen orejetas de elevación, válvulas, terminales de conexión a tierra, paredes onduladas o paneles de radiador, y cajas opcionales
  • Superficies de los radiadores dimensionadas para cumplir con el rendimiento térmico en la clase de refrigeración nominal (ONAN/ ONAF)
  • Alta rigidez mecánica para un funcionamiento seguro bajo tensión sísmica o de transporte

Pintura y Revestimiento:

  • Superficies preparadas mediante granallado, fosfatado y chorreado con arena para una adhesión óptima

Sistema de Pintura Multicapa: Imprimación epoxi rica en zinc, capa final a base de poliuretano o poliéster

Espesor del Revestimiento: 105 - 240 µm (DFT total), adecuado para entornos C3, C4 o C5 según ISO 12944

Opciones de Color: Colores personalizados RAL o Munsell disponibles

Características de Protección y Seguridad

  • Indicadores de temperatura integrados o termostatos bimetálicos
  • Sensores de temperatura opcionales para monitorización en tiempo real (Transformadores inteligentes)
  • Dispositivos de Alivio de Presión
  • Indicadores de nivel de líquido con mecanismos de flotador
  • Válvulas de muestreo de aceite opcionales
  • Placas y terminales de conexión a tierra soldados para compartimentos de AT/BT y tanque
  • Cajas de cables en la parte superior o lateral del tanque
  • Diseño de alta resistencia mecánica para soportar las fuerzas de cortocircuito
  • Construcción resistente al arco y aislamiento de compartimentos opcionales
  • Alarmas de seguridad habilitadas para IoT para eventos de temperatura, sobrecorriente y sobretensión

FAQ

1. ¿Qué es un transformador de distribución reductor de la red eléctrica?
2. ¿Qué hace un transformador de distribución reductor?
3. ¿Dónde se utilizan los transformadores de distribución reductores?
4. ¿Por qué son importantes?
5. ¿Qué niveles de voltaje manejan?
6. ¿Se fabrican según normas?
Ofrezcamos la solución de transformador más adecuada para su proyecto

Puede contactarnos para obtener más información sobre transformadores de distribución, recibir asesoramiento sobre especificaciones técnicas o solicitar una oferta especial para su proyecto.
