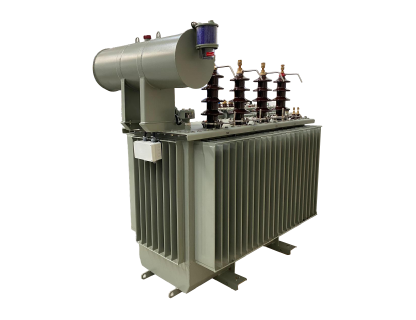

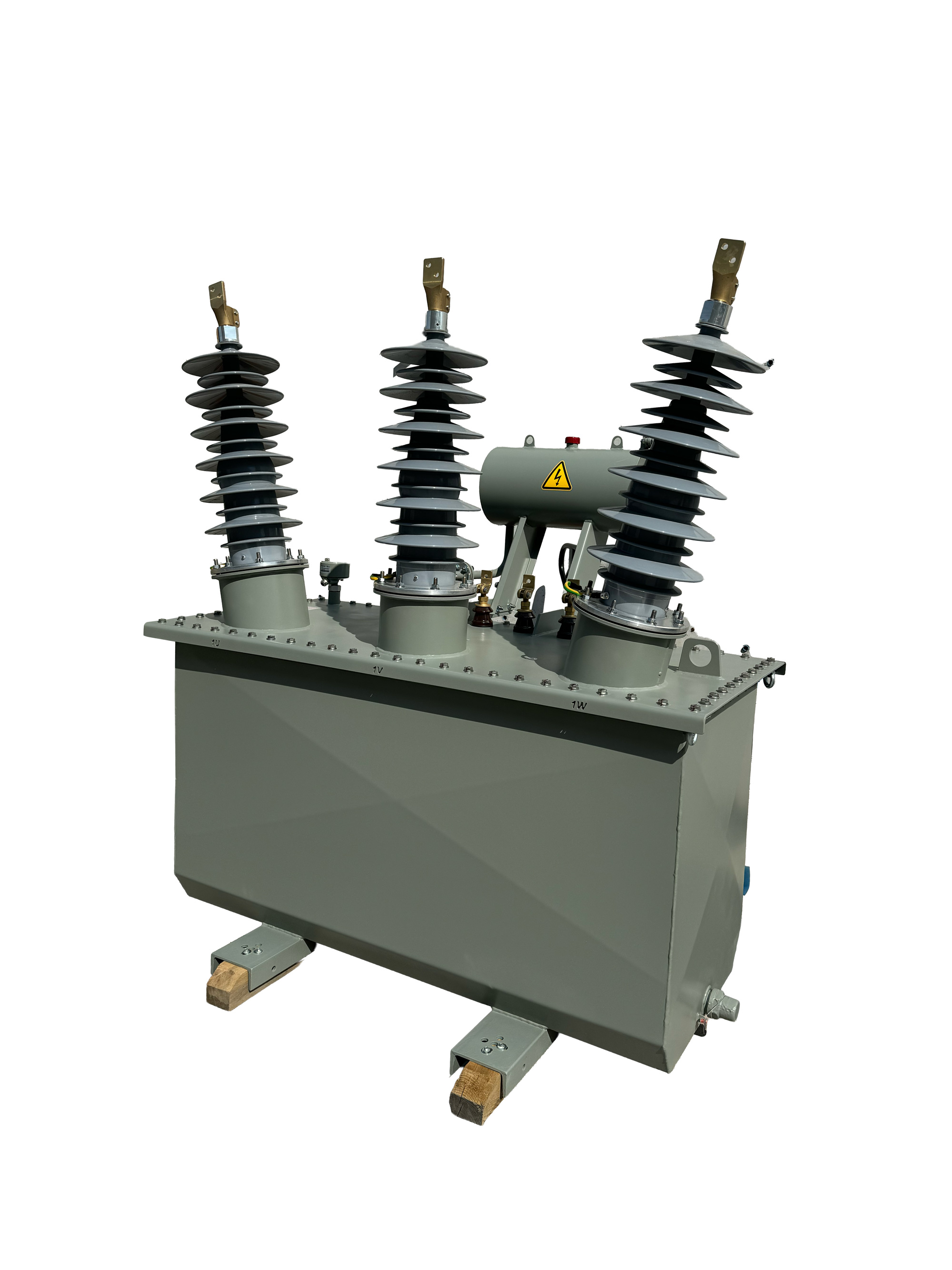

Transformadores Especiales

Características técnicas clave:
• Proporciona punto neutro en sistemas en delta
• Soporta sistemas con resistencia, reactancia o conexión sólida a tierra
• Disponible en configuraciones de devanado Zig-Zag (Zn0) o Estrella-Delta
• Potencias típicas: 100 kVA a 5000 kVA
• Clase de tensión: hasta 36 kV
• Diseñado para soportar corrientes de falla a tierra de corta duración
• Alta resistencia térmica y mecánica ante condiciones transitorias de falla
• Integración opcional con: Resistencia de puesta a tierra, reactor, transformadores de corriente de neutro, bobinas de supresión de arco (bobina de Petersen)
• Tanque protegido contra la corrosión con tratamiento superficial ISO 12944 (C3/C4/C5) para instalación exterior

Dimensionamiento de impedancia y limitación de corriente de falla a tierra:
La impedancia de un transformador de puesta a tierra es un factor clave para controlar la corriente de falla y asegurar la adecuada coordinación con los dispositivos de protección. Los transformadores TEK están diseñados para soportar corrientes de falla de 1 kA a 25 kA durante 10 segundos, con niveles de impedancia adaptados a los requisitos del sistema. Un dimensionamiento adecuado ayuda a mantener la estabilidad de tensión y minimizar el estrés térmico durante fallas de tierra. En sistemas con resistencia de puesta a tierra, se puede añadir un Neutral Grounding Resistor (NGR) para limitar con precisión la corriente de falla, y TEK ofrece diseños totalmente personalizados según el nivel de falla, método de puesta a tierra y tensión del sistema.
