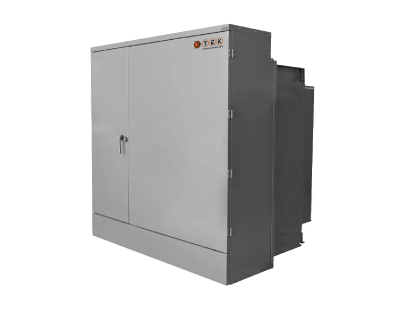

Transformadores Montados sobre Pedestal

TEK Transformatör ofrece una gran flexibilidad de diseño, que incluye alimentación en bucle o radial, configuraciones monofásicas o trifásicas y una amplia variedad de tipos de bujes, dispositivos de protección y disposiciones de armarios, lo que permite adaptarse a los requisitos eléctricos y medioambientales específicos de cada emplazamiento. Las técnicas de producción respetuosas con el medio ambiente, los materiales del núcleo de baja pérdida y los fluidos aislantes de origen biológico o mineral contribuyen a la sostenibilidad y a la reducción del coste total de propiedad. Estos transformadores están diseñados para funcionar de forma fiable en categorías ambientales C3 a C5, con sistemas de tratamiento de superficies aplicados de acuerdo con la norma ISO 12944.

Especificaciones técnicas de diseño

• Tabla 1. Detalles generales del producto

Potencia	45–25 000 kVA
Tensión primaria	2400–36 000 V
Tensión secundaria	208Y/120 V a 14 400 V
General	Trifásico 50 o 60 Hz 65 ºC de aumento (55 ºC, 55/65 ºC)
Tipo de aceite	Aceite mineral o Aceite natural
Tensión de impedancia	Según ANSI/IEEE C.57



• Tabla 2. Características trifásicas

Potencias disponibles (se pueden personalizar para satisfacer necesidades específicas)

45, 75, 112,5, 150, 225, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 3750, 5000, 7500, 10 000, 15 000, 20 000, 25 000



• Tabla 3. Niveles de sonido audible

Potencia nominal en kVA	Decibelios (dB)
45-300	55
301-500	56
501-700	57
701-1000	58
1001-1500	59
1501-2000	61
2001-2500	62
2501-4000	64
4001-6000	65
6001-10000	68
Para 10001 y superiores	Según las necesidades del cliente



• Tabla 4. Niveles de prueba de aislamiento

Clase (kV)	BIL (kV)
1	30
2,5	45
5	60
8,7	75
15	95
25	125
36	150



• Índices de aumento de temperatura 0-3300 pies (0-1000 m)

	Estándar	Opcional
Aumento de temperatura del devanado	65 °C	55 °C -   75 °C
Temperatura ambiente máx.	40 °C	50 °C
Punto caliente	80 °C	°C



Características predeterminadas

• Cambiaposiciones
• Tapa atornillada para acceso al tanque (45–2500 kVA)
• Tapa soldada con orificio para el paso de la mano (>2500 kVA)
• Puerta con cierre de tres puntos para mayor seguridad
• Orejetas de elevación
• Bisagras y pernos de montaje de acero inoxidable
• Separador de acero entre los compartimentos de alta y baja tensión
• Armario de 20 pulgadas de profundidad (45-1000 kVA)
• Armario de 24 pulgadas de profundidad (1500-7500 kVA)
• Armario de 30 pulgadas de profundidad (34,5/19,92 kV)
• Placas de conexión a tierra de acero inoxidable con un orificio (45-500 kVA)
• Placas de base de acero inoxidable con dos orificios (750-25 000 kVA)
• Soportes de estacionamiento (frente ciego)
• Válvula de drenaje con muestreador
• Válvula de alivio de presión
• Indicador de nivel de aceite
• Aletas de refrigeración o radiador
• Acero inoxidable Placa de identificación de aluminio anodizado grabada con láser

Características opcionales

• Tipo y configuración de entrada/salida

** Casquillo enchufable

** Casquillo de porcelana

** Casquillo compuesto

** Casquillo de pared/barrera

Disponible con frente muerto o frente vivo

Configuraciones de alimentación en bucle o radial

Diferentes capacidades de corriente y tensión

Protección contra sobrecorriente/sobretensión

** Fusibles Bay-O-Net (detección de corriente, detección dual, elemento dual, sobrecarga de alto amperaje)

** Fusible de expulsión Bay-O-Net en serie con un fusible limitador de corriente ELSP parcial bajo aceite (por debajo de 23 kV)

** Fusible de cartucho en serie con un fusible limitador de corriente ELSP parcial bajo aceite (por encima de 23 kV)

** Interruptor de alta velocidad (™  ) MagneX (marca Eaton) con fusible limitador de corriente ELSP

Interruptor de fallo al vacío (VFI): 12,5 kA / 16 kA

** Ventana de ruptura visible

** Enclavamiento fusible/interruptor

** Descargadores de sobretensión de distribución, intermedios o de estación

** Descargadores acodados (para conexiones de frente muerto)

Interruptores

** Uno, dos o tres interruptores de corte de carga con encendido/apagado

** Interruptor de corte de carga de cuatro posiciones con cuchilla en V o cuchilla en T

** Conmutador delta-estrella

** Selector de tres posiciones con hoja en V

** Interruptor de doble voltaje

Indicadores y otros dispositivos de protección

** Indicador de nivel de aceite (contactos opcionales)

** Manómetro de presión y vacío (contactos y purgador opcionales)

** Termómetro de dial (contactos de alarma opcionales)

** Dispositivo de alivio de presión montado en la cubierta (contactos de alarma opcionales)

** Conectores a tierra

Calcomanías y etiquetas

** Todas las etiquetas solicitadas por los clientes

Pintura y recubrimiento

Todas las superficies externas se someten a un proceso de granallado, fosfatado y recubrimiento multicapa, lo que proporciona una fuerte adhesión y resistencia a la corrosión. Los sistemas de pintura final se aplican de acuerdo con la norma ANSI, ofreciendo opciones de color tales como:

• ANSI Bell Green
• ANSI n.º 61 gris claro
• ANSI #70 Gris cielo
• Colores RAL o Munsell personalizados disponibles bajo pedido
