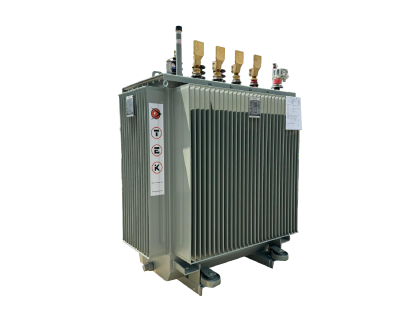

Güç Şebekesi Aşağı Dönüştürücü Dağıtım Transformatörleri

Aşağı dönüştürücü dağıtım transformatörleri, orta gerilim güç dağıtım sistemlerinin omurgasını oluşturur ve alt iletim seviyesindeki gerilimleri (36 kV'a kadar) son kullanıcıların tüketimine uygun düşük gerilim seviyelerine dönüştürür. Bu üç fazlı, yağlı transformatörler, elektrik dağıtım trafo merkezleri, endüstriyel tesisler ve ticari komplekslere kurulum için tasarlanmıştır ve IEC 60076 standardına göre veya tamamen özelleştirilmiş mühendislik siparişi (ETO) spesifikasyonlarına göre üretilmektedir. TEK Transformatör, dalgalı yük koşullarında yüksek verimlilik, düşük kısmi deşarj seviyeleri ve uzun hizmet ömrü için optimize edilmiş 25 kVA ila 3150 kVA güç değerlerinde transformatörler sunmaktadır.



Güç Şebekesi Aşağı Dönüştürücü Dağıtım Transformatörleri

Hassas sarımlı bakır veya alüminyum sargılar, kademeli laminasyonlu çekirdekler ve hermetik olarak kapatılmış veya koruyucu tip tanklarla üretilen dağıtım transformatörlerimiz, ONAN veya ONAF soğutma, devre dışı veya yük altında kademe değiştiriciler ve gelişmiş koruma aksesuarları ile özelleştirilebilir. Her birim, dielektrik dayanımı, sıcaklık artışı ve mekanik kısa devre dayanımı için sıkı endüstriyel ve elektrik tesisatı standartlarını karşılamak üzere tasarlanmıştır ve çeşitli şebeke ortamlarında sağlam performans sağlar.


Teknik Tasarım Özellikleri


  • Tablo 1. Ürün Genel Bilgileri

Güç

25–3150 kVA

Birincil gerilim

2400–36.000 V

İkincil gerilim

208Y/120 V ila 14.400 V

Genel
  • Üç/Tek Faz
  • 50 veya 60 Hz

Yağ tipi

Mineral yağ veya Doğal yağ

Empedans gerilimi

 IEC'ye göre



  • Tablo 2. Çevresel ve Termal Tasarım Koşulları

Standart Ortam Sıcaklık Aralığı

−25° C ila +50° C

Genişletilmiş Ortam Sıcaklığı Aralığı (İsteğe bağlı)

−45° C ila +55° C

Rakım

Standart maksimum irtifa: Deniz seviyesinden ≤ 1000 metre (3280 fit)

 > 1000 metre arasındaki irtifalar için: Termal güç düşürme uygulanacaktır (Güç düşürme faktörü: 100 m başına yaklaşık %0,55 ila %1,2)

Yalıtım Sınıfı

Sınıf A (105° C)

Standart yağlı kağıt yalıtım (mineral yağ +  selüloz kağıt)

Sınıf F (155° C)

Isıl olarak geliştirilmiş kağıt veya sentetik yalıtım; özel uygulamalarda veya daha yüksek sıcaklık artışının kabul edilebilir olduğu yerlerde kullanılır

Sınıf H (180 °C)

Yüksek sıcaklığa dayanıklı malzemeler (Nomex +  silikon veya ester sıvılar); kompakt veya yüksek yük tasarımlarında kullanılır



Yapı

  • Yükseklere çıkma ve düşük gürültü için adımlı mitre bağlantılara sahip yüksek kaliteli CRGO (Soğuk Haddelenmiş Taneli) silikon çelik çekirdekler
  • Ultra düşük çekirdek kayıpları için isteğe bağlı amorf metal çekirdek (istek üzerine)
  • Hassas katman veya disk sargı konfigürasyonlarına sahip elektrolitik bakır veya EC sınıfı alüminyum sargılar
  • Isıl olarak geliştirilmiş kağıt veya yüksek sıcaklık sentetik yalıtım (Sınıf A, F veya H) ile yalıtılmış sargılar
  • Kontrollü koşullar altında vakumlu kurutma ve emprenye işlemi ile nemin giderilmesi ve yalıtım ömrünün uzatılması
  • Eksenel ve radyal kısa devre kuvvetlerine dayanmak için güçlendirilmiş destek ve kelepçe sistemleri
  • Taşıma sırasında mekanik stresi en aza indirmek için şok emici desteklerle güvenli bir şekilde monte edilmiş çekirdek-bobin tertibatı
  • Sıcak haddelenmiş veya soğuk haddelenmiş yumuşak çelik veya paslanmaz çelikten imal edilmiş, CNC hassas ekipmanlarla kesilmiş ve bükülmüş
  • Tüm kaynaklar EN ISO 3834 veya AWS D1.1 standartlarına göre yapılmış, sızıntı testi ve boya kontrolünden geçirilmiştir
  • Tank tipleri: hermetik olarak kapatılmış, koruyucu tip veya basınç tahliye tasarımlı
  • Harici aksesuarlar arasında kaldırma kulakları, valfler, topraklama pedleri, kanat duvarları veya radyatör panelleri ve isteğe bağlı kutular bulunur.
  • Radyatör yüzeyleri, nominal soğutma sınıfında (ONAN/ONAF) termal performansı karşılayacak şekilde boyutlandırılmıştır
  • Sismik veya nakliye stresinde güvenli çalışma için yüksek mekanik rijitlik

Boyama ve kaplama

  • Optimum yapışma için kum püskürtme, fosfatlama ve kumlama ile hazırlanmış yüzeyler
  • Çok katmanlı boya sistemi: Çinko bakımından zengin epoksi astar, poliüretan veya polyester bazlı son kat
  • Kaplama kalınlığı: 120–180 µm (toplam DFT), ISO 12944'e göre C3, C4 veya C5 ortamları için uygundur
  • Renk seçenekleri: Özel RAL veya Munsell renkleri mevcuttur.

Koruma ve Güvenlik Özellikleri

  • Entegre sıcaklık göstergeleri veya bimetal termostatlar
  • Gerçek zamanlı izleme için isteğe bağlı sıcaklık sensörleri (Akıllı transformatörler)
  • Basınç Tahliye Cihazları
  • Şamandıralı mekanizmalı sıvı seviye göstergeleri
  • Opsiyonel yağ numune alma vanaları
  • HV/LV bölmeleri ve tank için kaynaklı topraklama pedleri ve terminalleri
  • Tankın üstünde veya yanlarında kablo kutuları
  • Kısa devre kuvvetlerine dayanacak yüksek mekanik mukavemetli tasarım
  • İsteğe bağlı ark dirençli yapı ve bölme yalıtımı
  • Sıcaklık, aşırı akım ve aşırı gerilim olayları için IoT uyumlu güvenlik alarmları
