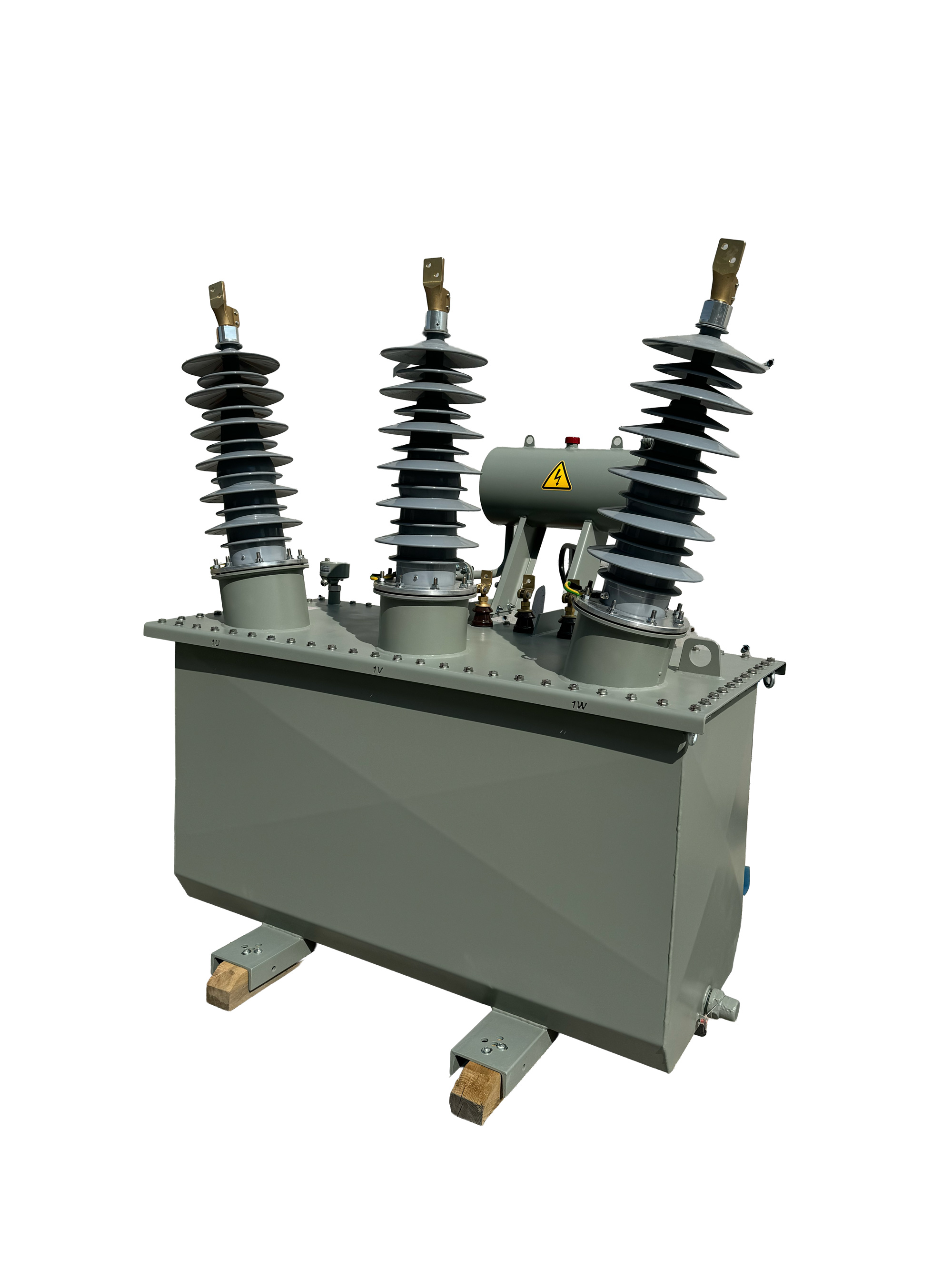

Özel Transformatörler
Topraklama transformatörleri, doğrudan nötr noktası bulunmayan üç fazlı, üçgen bağlı güç sistemlerinde nötr noktası sağlamak için kullanılan özel üniteleridir. Bu transformatörler, toprak arızası tespiti yapılmasına, koruma cihazlarının çalışmasına olanak tanır ve toprak arızaları sırasında geçici aşırı gerilimleri sınırlamaya yardımcı olur. Jeneratör tesisleri, rüzgâr çiftlikleri, güneş enerjisi santralleri ve izole orta gerilim sistemlerinde nötr erişiminin gerekli olduğu durumlarda sistem topraklaması, ark flaş riskinin azaltılması veya kaçak akım koruması için kritik öneme sahiptir.
TEK Transformatör, grounding transformatörlerini IEEE, IEC ve şebekeye özel standartlara uygun olarak tasarlamakta ve sistem uyumluluğu için farklı konfigürasyonlar sunmaktadır.
Temel teknik özellikler:
• Üçgen bağlı sistemlerde nötr noktası sağlar
• Direnç topraklamalı, reaktans topraklamalı veya doğrudan topraklamalı sistemleri destekler
• Zig-Zag (Zn0) veya Yıldız-Üçgen sargı konfigürasyonlarında mevcuttur
• Tipik güç aralıkları: 100 kVA – 5000 kVA
• Gerilim sınıfı: 36 kV’a kadar
• Kısa süreli toprak arıza akımlarına dayanacak şekilde tasarlanmıştır
• Geçici arıza koşullarında yüksek ısıl ve mekanik dayanım
• Opsiyonel entegrasyon: Topraklama direnci veya reaktörü, nötr akım trafosu, ark bastırma bobini (Petersen bobini)
• Dış mekan kurulumları için ISO 12944 (C3/C4/C5) yüzey işlemine sahip korozyon korumalı tank
Empedans boyutlandırma ve toprak arıza akımı sınırlaması:
Bir topraklama transformatörünün empedansı, toprak arıza akımının kontrol edilmesinde ve koruma cihazlarıyla doğru koordinasyonun sağlanmasında kritik rol oynar. TEK topraklama transformatörleri, 1 kA – 25 kA arası arıza akımlarına 10 saniyeye kadar dayanacak şekilde tasarlanır ve empedans seviyeleri sistem gereksinimlerine göre belirlenir. Doğru boyutlandırma, toprak arızaları sırasında gerilim kararlılığını korumaya ve ısıl gerilmeyi azaltmaya yardımcı olur. Direnç topraklamalı sistemlerde, arıza akımını hassas şekilde sınırlamak için Nötr Topraklama Direnci (NGR) eklenebilir ve TEK, arıza seviyesi, topraklama yöntemi ve sistem gerilimine göre tamamen özelleştirilmiş tasarımlar sunar.
