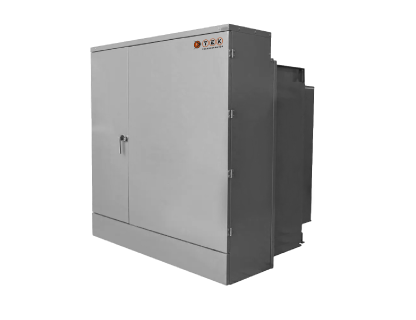

Ped Montajlı Transformatörler

TEK Transformatör, döngü veya radyal besleme, tek veya üç fazlı konfigürasyonlar ve çeşitli geçit tipleri, koruma cihazları ve kabin düzenlemeleri dahil olmak üzere kapsamlı tasarım esnekliği sunarak, sahaya özgü elektriksel ve çevresel gereksinimlere uyum sağlar. Çevreye duyarlı üretim teknikleri, düşük kayıplı çekirdek malzemeleri ve biyo-bazlı veya mineral yalıtım sıvıları, sürdürülebilirliğe ve toplam sahip olma maliyetinin azaltılmasına katkıda bulunur. Bu transformatörler, ISO 12944'e uygun yüzey işleme sistemleri uygulanarak C3 ila C5 çevre kategorilerinde güvenilir bir şekilde çalışacak şekilde tasarlanmıştır.

Teknik Tasarım Özellikleri

• Tablo 1. Ürün Genel Bilgileri

Güç	45–25.000 kVA
Birincil gerilim	2400–36.000 V
İkincil voltaj	208Y/120 V ila 14.400 V
Genel	Üç faz 50 veya 60 Hz 65 ºC Artış (55 ºC, 55/65 ºC)
Yağ türü	Mineral yağ veya Doğal yağ
Empedans gerilimi	ANSI/IEEE C.57'ye göre



• Tablo 2. Üç fazlı değerler

Mevcut Güçler (özel ihtiyaçlara göre özelleştirilebilir)

45, 75, 112,5, 150, 225, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 3750, 5000, 7500, 10000, 15000, 20000, 25000



• Tablo 3. Duyulabilir ses seviyeleri

KVA değeri	Desibel (dB)
45	55
301-500	56
501-700	57
701-1000	58
1001-1500	59
1501-2000	61
2001-2500	62
2501-4000	64
4001-6000	65
6001-10000	68
10001 ve üzeri	Müşteri ihtiyaçlarına göre



• Tablo 4. Yalıtım test seviyeleri

Sınıf (kV)	BIL (kV)
1	3
2,5	45
5	60
8,7	75
15	95
25	125
36	150



• Sıcaklık artış değerleri 0–3300 ft (0–1000 m)

	Standart	İsteğe
Sargı sıcaklık artışı	65 °C	55°C -   75°C
Ortam Sıcaklığı Maks.	40 °C	50°C
Sıcak nokta	80	°C



Varsayılan özellikler

• Vana değiştiriciler
• Tank erişimi için cıvatalı kapak (45–2500 kVA)
• El deliği bulunan kaynaklı kapak (>2500 kVA)
• Güvenlik için üç noktalı kilitli kapı
• Kaldırma kulakları
• Paslanmaz çelik kabin menteşeleri ve montaj saplamaları
• Yüksek ve alçak gerilim bölmeleri arasında çelik bölme
• 20 inç derinliğinde kabin (45–1000 kVA)
• 24 inç derinliğinde kabin (1500–7500 kVA)
• 30 inç derinliğinde kabin (34,5/19,92 kV)
• Paslanmaz çelik tek delikli zemin pedleri (45–500 kVA)
• Paslanmaz çelik iki delikli zemin pedleri (750–25.000 kVA)
• Park sehpaları (ölü ön)
• Örnek alıcı ile tahliye vanası
• Basınç tahliye valfi
• Yağ seviye göstergesi
• Soğutma kanatları veya radyatör
• Paslanmaz çelik Lazerle kazınmış eloksallı alüminyum isim plakası

İsteğe bağlı özellikler

• Giriş/Çıkış tipi ve konfigürasyonu

** Takılabilir Burç

** Porselen Burç

** Kompozit Burç

** Duvar/Bariyer Burcu

Ölü Ön veya Canlı Ön olarak mevcuttur

Döngü Beslemesi veya Radyal Besleme konfigürasyonları

Farklı akım ve voltaj kapasiteleri

Aşırı akım/aşırı gerilim koruması

** Bay-O-Net sigorta (akım algılama, çift algılama, çift eleman, yüksek amper aşırı yük)

** Bay-O-Net seri bağlı kısmi aralıklı yağ altı ELSP akım sınırlayıcı sigorta (23 kV altında)

** Kısmi aralıklı yağ altı ELSP akım sınırlayıcı sigorta ile seri bağlı kartuş sigorta (23 kV üzerinde)

** ELSP akım sınırlayıcı sigortalı MagneX™  kesici (Eaton marka)

Vakum arıza kesici (VFI) — 12,5 kA / 16 kA

** Görünür kırılma penceresi

** Sigorta/anahtar kilidi

** Dağıtım, ara veya istasyon sınıfı aşırı gerilim önleyiciler

** Dirsek tutucular (ölü cephe bağlantıları için)

Anahtarlar

** Bir, iki veya üç adet Açma/Kapama yük kesici anahtar

** Dört konumlu yük kesici V bıçaklı anahtar veya T bıçaklı anahtar

** Delta-Y anahtarı

** Üç konumlu V-Blade seçici anahtar

** Çift voltaj anahtarı

Göstergeler ve diğer koruma cihazları

** Yağ seviye göstergesi (isteğe bağlı kontaklar)

** Basınç vakum göstergesi (isteğe bağlı kontaklar ve hava tahliye vanası)

** Kadran tipi termometre (isteğe bağlı alarm kontakları)

** Kapak üzerine monte edilmiş basınç tahliye cihazı (isteğe bağlı alarm kontakları)

** Topraklama konektörleri

Çıkartmalar ve etiketler

** Müşterilerin tüm etiket talepleri

Boyama ve kaplama

Tüm dış yüzeyler kum püskürtme, fosfatlama ve çok katmanlı kaplama işlemlerinden geçirilerek güçlü yapışma ve korozyon direnci sağlanır. Son boya sistemleri ANSI standartlarına uygun olarak uygulanır ve aşağıdaki renk seçenekleri sunulur:

• ANSI Bell Yeşil
• ANSI #61 Açık Gri
• ANSI #70 Gök Mavisi
• Talep üzerine özel RAL veya Munsell renkleri mevcuttur
