İzolasyon (Doğrultucu) Transformatörleri

İzolasyon transformatörleri, redresör transformatörleri olarak da bilinir ve enerji kaynaklarını hassas veya kontrol edilen yüklerden elektriksel olarak ayırmak için kullanılan özel üniteleridir. Redresör uygulamalarında, AC güç kaynağı ile DC doğrultma sistemleri arasında arayüz görevi görürler. Bu sistemler; elektroliz, batarya şarj istasyonları, çekiş (trafo) merkezleri ve veri merkezleri gibi alanlarda kullanılmaktadır. Bu transformatörler, doğrusal olmayan yükler, yüksek harmonik içerik ve sürekli termal strese dayanabilmeli, aynı zamanda galvanik izolasyon ve gerilim adaptasyonu sağlamalıdır.

TEK Transformatör, redresör transformatörlerini IEC ve IEEE standartlarına uygun olarak tasarlamakta ve 6 darbeli, 12 darbeli veya çok darbeli redresör konfigürasyonları için özelleştirilmiş çözümler sunmaktadır.

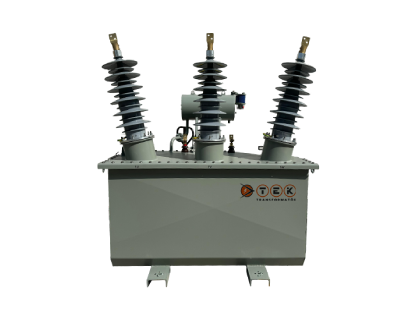

İzolasyon (Doğrultucu) Transformatörleri

Teknik Özellikler & Kabiliyetler

Aşağıdaki AC–DC dönüşüm sistemleri için tasarlanmıştır:

  • Klor ve hidrojen elektroliz sistemleri ile kaplama tesisleri

  • Elektrikli araç şarj istasyonları
  • Endüstriyel DC tahrik sistemleri
  • Veri merkezleri ve UPS sistemleri
  • Çekiş trafo merkezleri (demiryolu ve metro)
  • 6, 12 ve 24 darbeli redresör devreleriyle uyumlu, özel faz kaydırma seçenekleri
  • Elektriksel izolasyon, gerilim dönüşümü ve harmonik azaltımı sağlar
  • Sargı konfigürasyonları: Delta–Zig-Zag, Delta–Yıldız veya çok sargılı vektör grupları
  • Termal sınıf: F veya H, güçlendirilmiş yalıtım ve harmonik stres altında sürekli çalışmaya uygun soğutma sistemleri
  • Çekirdek ve sargılar, K sınıfı yükleri veya belirtilen harmonik spektrumları taşıyacak şekilde boyutlandırılmıştır
  • Soğutma tipleri: ONAN, ONAF, KNAN veya yüksek kapasiteli sistemler için yağ ve su ile zorlamalı soğutma
  • Ortak mod gürültü bastırma için opsiyonel elektrostatik kalkan
  • Yüksek dalgalanma akımlarına, DC bias’a ve aşırı gerilim darbelerine dayanacak şekilde tasarlanmıştır

Özgün Faz Kaydırma & Harmonik Azaltma
Çok darbeli redresör sistemlerinde, AC besleme tarafındaki harmonik bozulmayı azaltmak için faz kaydırmalı sargılar kullanılır. Transformatör, ±30° gibi faz açılarında çift sekonder sargılarla yapılandırıldığında, belirli harmonikler (örneğin 5. ve 7.) ortak bağlantı noktasında doğal olarak yok edilir. Bu durum, THD (Toplam Harmonik Bozulma) değerini düşürür, güç kalitesini artırır ve harici filtre ihtiyacını en aza indirir. TEK, müşterilerin harmonik sınırlarını ve şebeke kodu gerekliliklerini karşılamak için özel vektör grup düzenlemeleri tasarlamaktadır.

Projeniz İçin En Uygun Transformatör Çözümünü Sunalım

Dağıtım Transformatörleri hakkında daha detaylı bilgi almak, teknik şartnameler konusunda danışmanlık hizmeti almak veya projeniz için özel teklif talep etmek için bizimle iletişime geçebilirsiniz.
