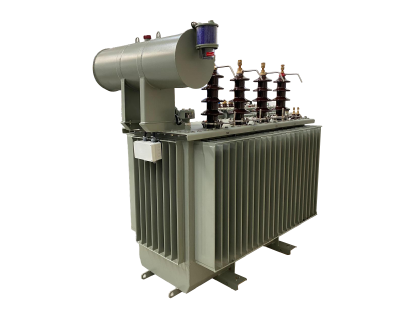

Topraklama Transformatörleri
Topraklama transformatörleri, doğası gereği nötr noktası bulunmayan üç fazlı, üçgen bağlı güç sistemlerinde nötr noktası sağlamak için kullanılan özel üniteleridir. Bu transformatörler, toprak arızalarının tespit edilmesini sağlar, koruma cihazlarının çalışmasına imkân tanır ve toprak arızaları sırasında geçici aşırı gerilimlerin sınırlandırılmasına yardımcı olur. Topraklama transformatörleri; jeneratör tesisleri, rüzgâr santralleri, güneş enerjisi santralleri ve izole orta gerilim sistemlerinde, sistem topraklaması, ark parlamasının azaltılması veya artık akım koruması için nötr erişiminin gerekli olduğu durumlarda vazgeçilmezdir.
TEK Transformatör, IEEE ve IEC standartlarına ve şebeke işletmecilerine özel şartnamelere uygun olarak topraklama transformatörleri tasarlamakta ve sistem uyumluluğu için farklı konfigürasyonlar sunmaktadır.
Temel teknik özellikler:
• Üçgen bağlı sistemlerde nötr topraklama noktası sağlar
• Dirençle topraklanmış, reaktansla topraklanmış veya doğrudan topraklanmış sistemleri destekler
• Zig-Zag (Zn0) veya Yıldız-Üçgen sargı konfigürasyonlarında mevcuttur
• Tipik Güç Aralıkları: 100 kVA – 5000 kVA
• Gerilim Sınıfı: 36 kV’a kadar
• Kısa süreli toprak arıza akımlarına dayanacak şekilde tasarlanmıştır
• Geçici arıza koşullarına karşı yüksek termal ve mekanik dayanım
• Opsiyonel Entegrasyon: Topraklama direnci veya reaktörü, nötr akım transformatörleri, ark bastırma bobinleri (Petersen bobini)
• Dış ortam kurulumları için ISO 12944 (C3/C4/C5) standardına uygun yüzey işlemine sahip korozyona dayanıklı tank
Empedans boyutlandırma ve toprak arıza akımı sınırlaması:
Bir topraklama transformatörünün empedansı, toprak arıza akımını kontrol etmede ve koruma cihazlarıyla doğru koordinasyonu sağlamada kilit bir faktördür. TEK topraklama transformatörleri, 1 kA ile 25 kA arasındaki arıza akımlarına 10 saniyeye kadar dayanacak şekilde tasarlanmıştır ve empedans seviyeleri sistem gereksinimlerine göre uyarlanır. Doğru boyutlandırma, gerilim kararlılığının korunmasına ve toprak arızaları sırasında termal gerilimin en aza indirilmesine yardımcı olur. Dirençle topraklanan sistemler için, arıza akımını hassas şekilde sınırlamak üzere bir Nötr Topraklama Direnci (NGR) eklenebilir. TEK, arıza seviyesi, topraklama yöntemi ve sistem gerilimine göre tamamen özelleştirilmiş tasarımlar sunmaktadır.
